Tubi per Aspirazione Fumi di Saldatura

I fumi di saldatura generati durante le operazioni di saldatura, taglio e altri processi di lavorazione dei metalli devono essere rimossi efficacemente dall’area di lavoro. Uno degli elementi fondamentali di un impianto di aspirazione è il tubo correttamente selezionato per l’aspirazione dei fumi di saldatura. Il tubo ha il compito di trasportare l’aria contaminata dal punto in cui viene generata fino all’impianto di ventilazione, al filtro o all’unità di depurazione.

A seconda delle condizioni operative, vengono utilizzati diversi tipi di tubi. Negli impianti standard possono essere adatti i tubi di ventilazione in PVC, mentre nelle aree in cui esiste il rischio di contatto con scintille calde è necessario utilizzare tubi resistenti alle scintille di saldatura. La scelta corretta influisce sull’efficienza dell’aspirazione, sulla durata dell’impianto e sulla sicurezza sul lavoro.

Come funzionano i tubi per tubi per aspirazione fumi di saldatura?

Il tubo costituisce il collegamento tra il punto di captazione dell’aria contaminata e gli altri elementi del sistema di aspirazione. Può essere collegato, tra l’altro, a un braccio aspirante, a una cappa o a una bocchetta dell’impianto di ventilazione.

Un tipico sistema di aspirazione dei fumi di saldatura è composto da diversi elementi fondamentali:

• Punto di captazione dei fumi direttamente presso la postazione di lavoro
• Braccio aspirante o cappa aspirante
• Tubo flessibile
• Condotti di ventilazione
• Ventilatore
• Filtro o sistema di purificazione dell’aria

Il tubo flessibile consente di portare l’impianto nel punto in cui vengono generati i fumi. Questo è particolarmente importante nelle postazioni in cui l’operatore modifica frequentemente la posizione dell’utensile o del pezzo lavorato.

Un tubo correttamente scelto per l’aspirazione dei fumi di saldatura deve garantire un adeguato flusso d’aria senza limitare la libertà di movimento del braccio aspirante.

Tubi di ventilazione in PVC per l’aspirazione dei fumi di saldatura

I tubi di ventilazione in PVC vengono utilizzati in numerosi impianti di ventilazione e aspirazione. I loro principali vantaggi sono la flessibilità, il peso ridotto e la facilità di installazione.

A seconda della struttura, possono essere utilizzati per il trasporto di aria, fumi e altri contaminanti generati nei processi industriali.

Caratteristiche dei tubi in PVC

Tra i principali vantaggi dei tubi flessibili in PVC troviamo:

• Buona flessibilità
• Peso ridotto
• Facilità di installazione
• Proprietà autoestinguenti
• Resistenza alle temperature
• Disponibilità in diverse lunghezze e diametri

I tubi in PVC possono rappresentare una buona soluzione negli impianti in cui il tubo non è esposto direttamente a scintille incandescenti.

Dove utilizzare i tubi in PVC?

A seconda delle caratteristiche del modello, i tubi in PVC possono essere utilizzati per:

• Aspirazione dell’aria contaminata
• Ventilazione localizzata delle postazioni di lavoro
• Trasporto dei fumi
• Collegamento degli elementi dell’impianto di ventilazione
• Sistemi di aspirazione negli stabilimenti industriali

Va tuttavia ricordato che non tutti i tubi in PVC sono progettati per operare nelle immediate vicinanze del processo di saldatura. Se esiste il rischio di contatto con scintille calde o particelle metalliche incandescenti, è necessario utilizzare un tubo con adeguata resistenza termica.

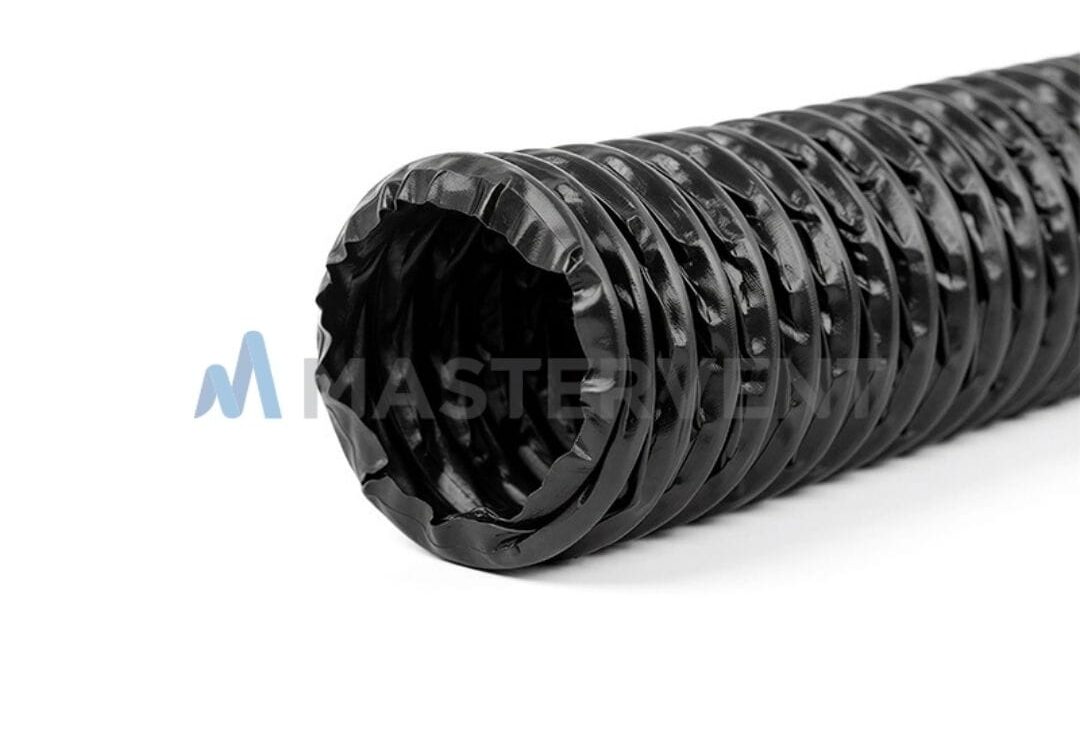

VENT PS

Tubo flessibile per saldatura di alta qualità, realizzato in tessuto di poliestere rivestito in PVC, progettato per l’aspirazione dei fumi e dei gas di saldatura durante le operazioni di saldatura, il taglio dei metalli e i processi correlati.

VENT CLIP PS

Tubo flessibile di ventilazione di alta qualità, realizzato in tessuto di poliestere rivestito in PVC, progettato per la ventilazione dell’aria e l’estrazione dei fumi di saldatura.

Tubi resistenti alle scintille di saldatura

Durante la saldatura si generano scintille e particelle metalliche incandescenti che possono raggiungere il punto di aspirazione. Se viene utilizzato un tubo non idoneo, queste possono danneggiarne la parete causando bruciature localizzate o riducendone la durata operativa.

Per questo motivo, nelle postazioni in cui il tubo è esposto al contatto con scintille vengono utilizzati tubi speciali resistenti alle scintille di saldatura.

La loro struttura è progettata per condizioni di lavoro più impegnative rispetto ai normali tubi di ventilazione.

Perché le scintille di saldatura rappresentano un rischio per il tubo?

Le scintille prodotte durante la saldatura raggiungono temperature molto elevate e possono causare danni localizzati al materiale. Il rischio è particolarmente elevato quando il tubo si trova vicino alla fonte dei fumi.

L’esposizione prolungata alle scintille può provocare:

• Bruciatura della parete del tubo
• Formazione di fori
• Perdita di tenuta
• Riduzione dell’efficienza dell’aspirazione
• Necessità di sostituzione più frequente del tubo

Per questo motivo, nella scelta del tubo è necessario considerare non solo la temperatura dell’aria trasportata, ma anche la possibilità che la sua superficie venga a contatto con particelle incandescenti.

Struttura dei tubi resistenti alle scintille

I tubi destinati all’impiego in prossimità dei processi di saldatura possono essere realizzati con materiali dotati di maggiore resistenza termica e meccanica. A seconda del modello vengono utilizzati tessuti speciali, rivestimenti e strutture multistrato.

Sono particolarmente importanti:

• Resistenza alle alte temperature
• Resistenza al contatto temporaneo con particelle incandescenti
• Resistenza meccanica
• Flessibilità
• Spirale di rinforzo adeguatamente dimensionata

Grazie a queste caratteristiche, un tubo per saldatura resistente alle scintille può essere utilizzato in condizioni più gravose rispetto a un normale tubo di ventilazione.

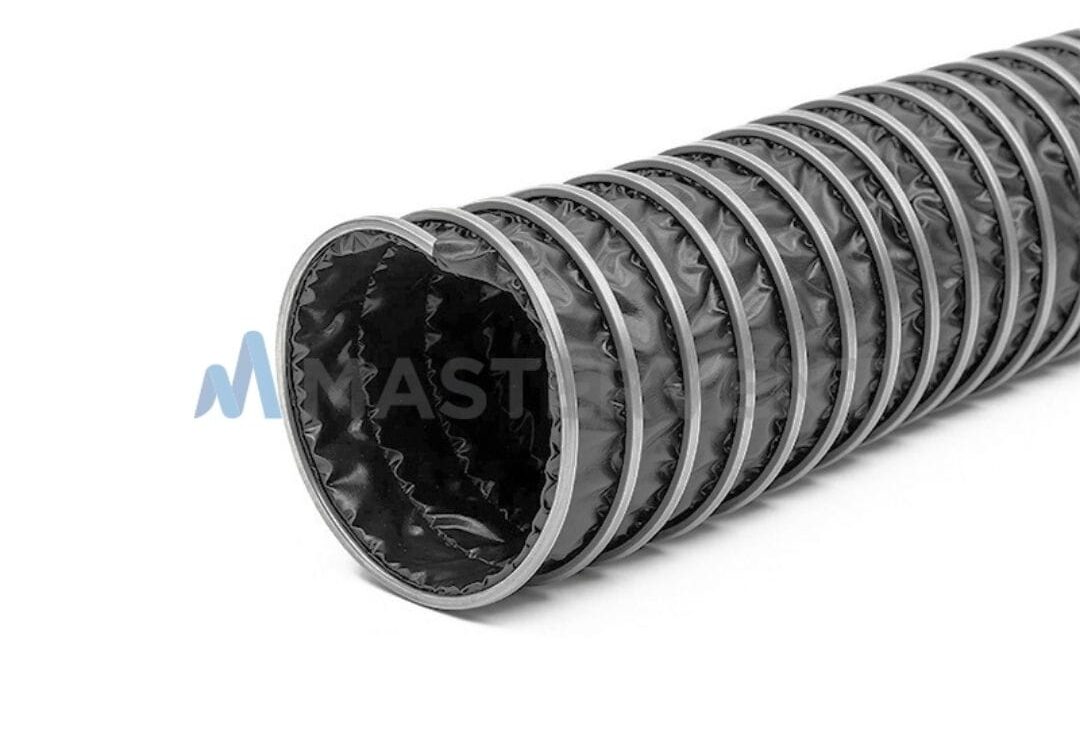

VENT CLIP SPARK

Tubo flessibile per saldatura di alta qualità, resistente alle scintille, realizzato in tessuto di fibra di vetro rivestito in PVC, progettato per l’aspirazione dei fumi di saldatura durante le operazioni di saldatura, il taglio dei metalli e i processi correlati.

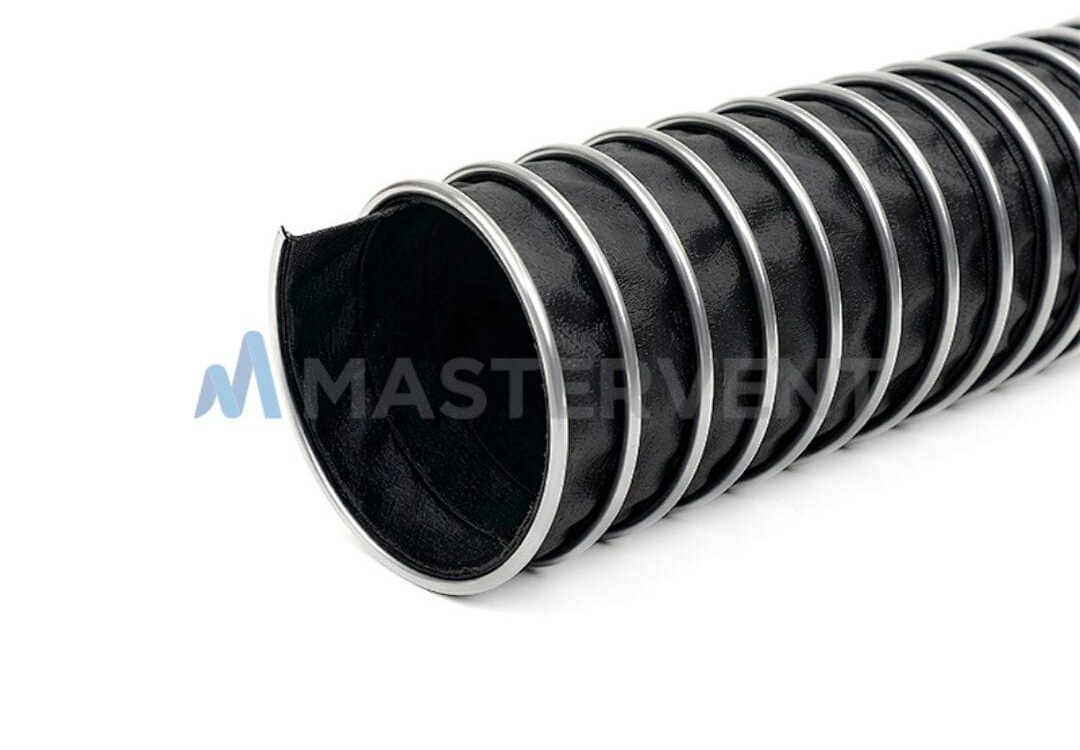

VENT CLIP SPARK XL

Tubo flessibile per saldatura di alta qualità, estremamente resistente alle scintille, realizzato in uno speciale tessuto termoresistente, progettato per l’aspirazione dei gas di saldatura durante le operazioni di saldatura, il taglio dei metalli e i processi correlati.

Come scegliere un tubo per l’aspirazione dei fumi di saldatura?

La scelta del tubo corretto deve sempre tenere conto del modo in cui verrà utilizzato e delle condizioni operative della postazione di lavoro.

Diametro del tubo

Il diametro deve essere adeguato all’impianto e alla capacità del ventilatore. Un diametro troppo piccolo può aumentare le perdite di carico e ridurre l’efficienza dell’aspirazione.

Lunghezza del tubo

Il tubo deve avere una lunghezza sufficiente per consentire il corretto posizionamento del punto di aspirazione, senza essere inutilmente sovradimensionato. Un tubo troppo lungo può aumentare la resistenza al flusso e rendere più difficile l’utilizzo della postazione.

Flessibilità

Nel caso di bracci aspiranti mobili, una buona flessibilità è fondamentale. Il tubo deve consentire il libero movimento del punto di captazione senza pieghe eccessive.

Resistenza alla temperatura

Se il tubo lavora vicino a una fonte di calore elevato, è necessario verificarne la temperatura massima di esercizio. Questo parametro deve essere scelto in base alle reali condizioni operative.

Resistenza alle scintille

Se il tubo può entrare in contatto con scintille di saldatura, è necessario utilizzare un modello specificamente progettato per questa applicazione. Un normale tubo di ventilazione potrebbe non offrire una resistenza sufficiente.

Errori più comuni nella scelta di un tubo per saldatura

Una selezione errata del tubo può ridurre l’efficienza dell’intero sistema di aspirazione e accelerarne l’usura.

Gli errori più frequenti sono:

• Scegliere un normale tubo in PVC in un’area esposta alle scintille
• Utilizzare un diametro troppo piccolo
• Utilizzare un tubo eccessivamente lungo
• Non considerare la temperatura presente nell’ambiente di lavoro
• Scegliere un tubo con resistenza meccanica insufficiente
• Non adattare il tubo al braccio aspirante mobile

Prima dell’acquisto è consigliabile valutare attentamente tutte le condizioni operative e scegliere il tipo di tubo più adatto.

Come prolungare la durata di un tubo per l’aspirazione dei fumi di saldatura?

Anche un tubo di alta qualità richiede una corretta manutenzione e gestione. Ispezioni regolari consentono di individuare rapidamente eventuali danni e ridurre il rischio di guasti all’impianto.

È consigliabile:

• Evitare piegature eccessive del tubo
• Evitare schiacciamenti inutili
• Controllare regolarmente la superficie del tubo
• Verificare le zone maggiormente esposte alle scintille
• Controllare raccordi e fascette
• Sostituire il tubo in caso di danni significativi o perdita di tenuta

Particolare attenzione deve essere prestata alla sezione del tubo più vicina alla fonte di fumi e scintille. È proprio in questa zona che si verificano generalmente i maggiori carichi termici.

Conclusioni

I tubi per l’aspirazione dei fumi di saldatura sono un componente essenziale dei sistemi di ventilazione localizzata utilizzati negli impianti produttivi, nelle officine e nelle saldature industriali. Il tubo corretto deve essere scelto non solo in base al diametro e alla lunghezza, ma anche considerando la temperatura di esercizio e il rischio di contatto con scintille.

I tubi di ventilazione in PVC possono essere adatti alle applicazioni standard in cui il tubo non è direttamente esposto a scintille incandescenti. I tubi resistenti alle scintille di saldatura, invece, sono progettati per condizioni più impegnative, dove esiste il rischio di contatto con scintille o particelle metalliche incandescenti.

Un tubo correttamente selezionato per l’aspirazione dei fumi di saldatura consente di mantenere elevata l’efficienza dell’impianto, ridurre il rischio di danni e garantire un funzionamento affidabile e duraturo del sistema.
